ガラス・レンズ・フィルムの目視検査用 光源ユニット

ガラス・レンズ・フィルム等の品質検査・欠陥検査用途に最適なarctruthブランドの光源装置です。

※「USHIO Optical Modulex」及び「 arctruth」シリーズは2025年1月を持ちましてウシオ電機株式会社からアドテックエンジニアリングに移管されました。

OPM2-252HQHC / OPM2-252HGC / OPM2-502HGC / OPM2-502XGC

　ガラス・レンズ・フィルム等の品質検査・欠陥検査用途に最適な
　arctruthブランドの光源装置です。

　　・　日本光学硝子工業会規格適合機
　　・　検査用途に最適な光学系
　　・　レンズ・ガラスなどの検査で20年以上の実績
　　・　100ミクロンのキズや欠陥が検査可能
　　・　中心照度（対象までの距離1000㎜）400～1700Lx

　【検査対象物例】板ガラス、レンズ、メガネレンズ、特殊紙、フィルム、透過性樹脂、金属表面、塗装表面

装置構成

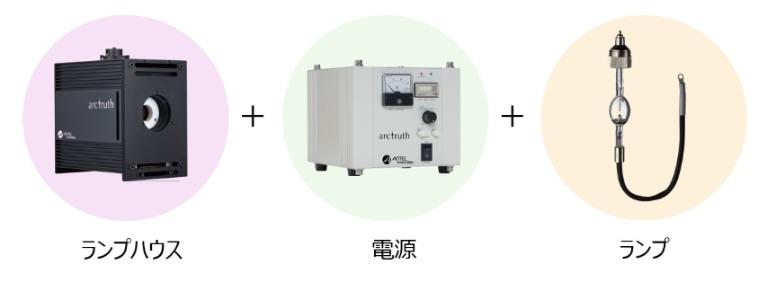

装置構成は、ランプハウス（光源装置）と専用電源、ランプの3点になります。

仕様

モデル名	OPM2-252HQHC	OPM2-252HGC	OPM2-502HGC	OPM2-502XGC	NUI-500H
光 の 色	青白い光	青白い光	青白い光	昼白色	青白い光
中心照度	1,300 Lx ※	1,800 Lx ※	3,600 Lx ※	2,000 Lx ※	4,900 Lx ※
照 射 径	Φ360 ※	Φ1,000 ※	Φ1,000 ※	Φ1,000 ※	□2,200×850 ※
搭載ランプ	超高圧UVランプ250W	超高圧UVランプ250W	超高圧UVランプ500W	キセノンショートアークランプ 500W	超高圧UVランプ500W
ランプ型式	USH-250SC2	USH-250SC2	USH-500SC2	UXL-500SX2	USH-500SC2
ランプ電力	250W	250W	500W	500W	500W
ランプ推定寿命	1000時間	1000時間	800時間	1500時間	800時間
専用電源型式	BA-H252	BA-H252	BA-H502	BA-X502	BA-H502
電源入力電力	AC100～240V	AC100～240V	AC100～240V	AC100～240V	AC100～240V
電源出力電力	DC6.25A	DC6.25A	DC9A	DC25A	DC9A

※値は対象物との距離を1ｍとした際の照度（明るさ）と照射径になります。ワークまでの距離を離すことで照射範囲を広げることができます。
　

検査方式

直視式検査

検査対象物に直接光を当て、表面の傷を見る方法

​






投影式検査

検査対象物に光を当て、透過した光をスクリーンなどに投影し、
映った像を見て、傷・脈理・気泡などの欠陥を見る方法







反射投影式検査

板金、鏡などの光を反射するワークの表面に光を当てて反射させ、
反射した光をスクリーン面などに映し出し、欠陥を見る方法
