ガラス・レンズ・フィルムの目視検査用 光源ユニット

ガラス・レンズ・フィルム等の品質検査・欠陥検査用途に最適な
arctruthブランドの光源装置です。

OPM2-252HQHC / OPM2-252HGC / OPM2-502HGC / OPM2-502XGC

ガラス・レンズ・フィルム等の品質検査・欠陥検査用途に最適なarctruthブランドの光源装置です。

---

・日本光学硝子工業会規格、適合機
・検査用途に最適な光学系
・レンズ・ガラスなどの検査で20年以上の実績
・100ミクロンのキズや欠陥が検査可能
・中心照度（対象物までの距離1000㎜）400~1700Lx

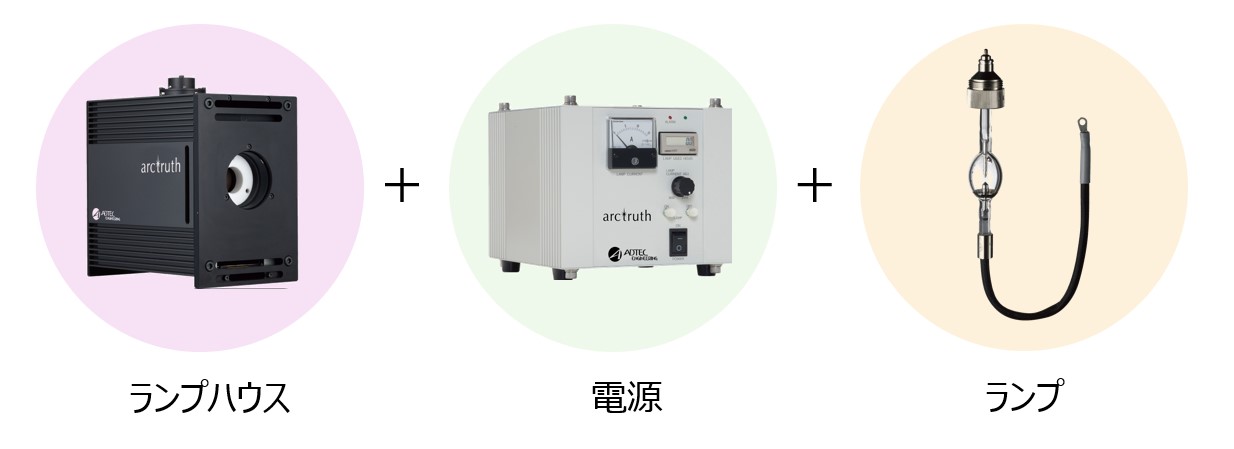

装置構成

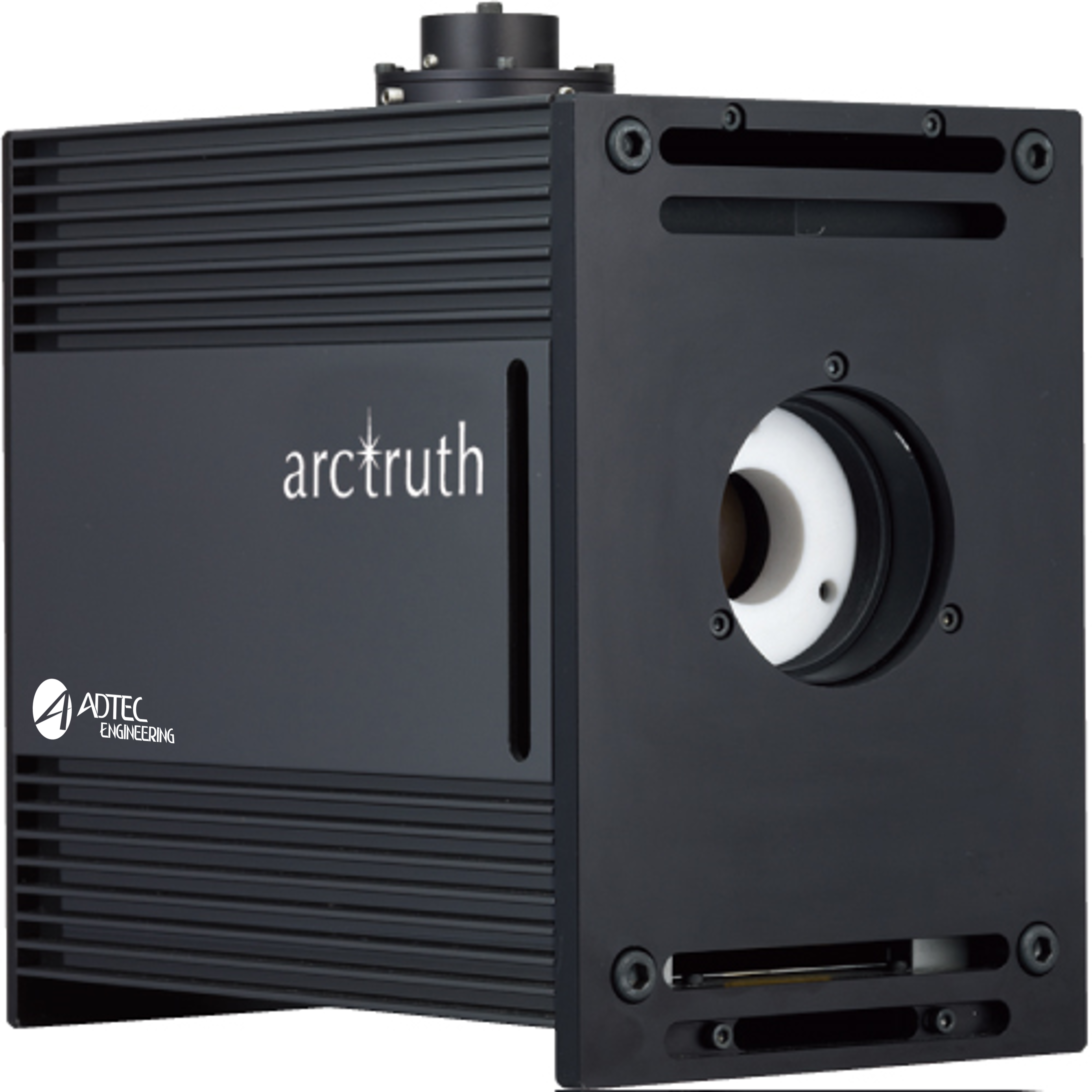

装置構成は、ランプハウス（高原装置）と専用電源、ランプの3点になります。

仕様

モデル	OPM2-252HQHC	OPM2-252HGC	OPM2-502HGC	OPM2-502XGC
モデル特長	小型対象物検査用 ・日本光学測子工業会規格、適合機 ・検査用途に最適な光系 ・小型のワーク専用モデル ・視認状況による照射サイズの調整が可能 ・フィルターの装着が可能	ベーシックモデル（H250W） ・日本光学測子工業会規格、適合機 ・検査用途に最適な光系 ・ガラス・レンズ等に15年以上の実績 ・100ミクロンサイズなどの欠陥検出が可能	ベーシックモデル（H500W） ・日本光学測子工業会規格、適合機 ・検査用途に最適な光系 ・ガラス・レンズ等に15年以上の実績 ・100ミクロンサイズなどの欠陥検出が可能	ベーシックモデル（X500W） ・日本光学測子工業会規格、適合機 ・検査用途に最適な光系 ・ガラス・レンズ等に15年以上の実績 ・100ミクロンサイズなどの欠陥検出が可能 ・超高圧UVランプに比べ、目に優しい。
対象物例	レンズ、ガラス、フィルター、フィルム、透過性樹脂	ガラス、フィルム、金属、プラスチック、塗装物	ガラス、フィルム、金属、プラスチック、塗装物	ガラス、フィルム、金属、プラスチック、塗装物
中心照度※	400Lx	850Lx	1,700Lx	1,050Lx
有効照射径	600Φ	1500Φ	1500Φ	1500Φ
ランプの色味	青白い光	青白い光	青白い光	自然な光（やや黄色）
搭載ランプ	超高圧UVランプ250W	超高圧UVランプ250W	超高圧UVランプ500W	キセノンランプ500W
ランプ型式	USH-250SC2	USH-250SC2	USH-500SC2	UXL-500SX2
ランプ電力	250W	250W	500W	500W
ランプ推定寿命	1000時間	1000時間	800時間	1500時間
電源型式	BA-H252	BA-H252	BA-H502	BA-X502
電源入力電力	AC100～240V	AC100～240V	AC100～240V	AC100～240V
電源出力電力	DC6.25A	DC6.25A	DC9A	DC25A

検査方式

直視式検査

検査対象物に直接光を当て、表面の傷などを見る方法

投影式検査


検査対象物に光を当て、透過した光をスクリーンなどに投影し、
映った像を見て傷、脈理、気泡などの欠陥を見る方法






反射投影式検査


板金などの光を透過しない物に光を当て、
反射した光をスクリーン面に映し出し、欠陥を見る方法

装置サイズ
